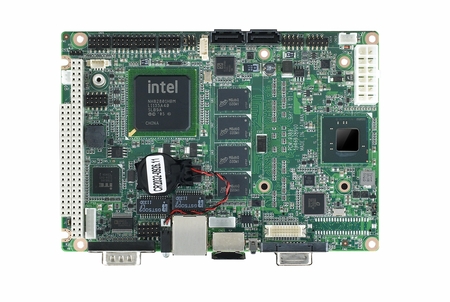

EUROSISCON presenta, dentro de su amplia gama de productos para la automatización y el control industrial basados en PC, una nueva tarjeta CPU que está encuadrada dentro de la gama de mini tarjetas SBC de tamaño 3,5”. Se trata del modelo PCM-9389 de Advantech.
La PCM-9389 se ofrece con dos modelos de microprocesador: el Intel® Atom™ D525 1,8GHz (dual core 1MB L2 caché) y el Intel® Atom™ N455 1,68GHz (single core 512KB L2 caché). Integra el chipset Intel® ICH8M, y en relación a la memoria RAM, esta placa nos permite instalar un SO-DIMM DDR3-800MHz hasta 4GB (Atom™ D525) o un SO-DIMM DDR3-667MHz hasta los 2GB (Atom™ N455). En lo referente a gráficos la PCM-9389 utiliza el chipset Intel® Gen3.5 + GFX Core Technology, con decodificador H/W MPEG2 y una memoria de video compartida de 224MB. Además esta tarjeta integra un interface LVDS de 18/24bits y uno VGA, ambos de alta resolución, para aplicaciones donde se requiera monitor dual. Opcionalmente se puede entregar con interface TTL de 18bits.
En cuanto a conectividad, la PCM-9389 incorpora 4xUSB 2.0, 4xCOM (1xRS-232 trasero + 2xRS-232 internos + 1xRS232/422/485 interno), 2xGigaLAN (trasero + interno), 1xSMBus o 1xI2C (auto detection), 1xGPIO (8bits) y incluye interfaces de audio HD Line-In, Mic-in y Line out (chipset Realtek ALC892).
Para el almacenamiento de datos, la PCM-9389 ofrece 2xSATA (300MB/s) y un zócalo para CompactFlash® Card tipo I/II. También se debe destacar en esta tarjeta la existencia de un slot de expansión PC/104 (8/16bits ISA), 1x conector LPC (para módulos de puertos COM –p.ej. PCA-COM232, PCA-COM485–) y la función watchdog de 255 niveles controlada por software.
La PCM-9389 se alimenta en corriente continua a +5VDC (únicamente necesitaríamos adicionalmente +12VDC para conectar un LCD inverter o módulos PC/104 que la requieran). Permite seleccionar modo AT/ATX, con funciones APM y ACPI. Su rango de temperatura de trabajo es de 0ºC a +60ºC. Sus dimensiones coinciden con las de un dispositivo de 3,5”, es decir, 146x102mm. Soporta iManager, SUSIAccess y Embedded Software API.
No dude en contactar con EUROSISCON para cualquier duda o aclaración sobre la PCM-9389 de Advantech, o cualquiera de nuestras otras familias de producto. Si lo desea puede solicitarnos información visitando nuestra página web www.eurosiscon.com, por fax o por teléfono y le remitiremos el catálogo o catálogos de su interés sin compromiso alguno.
EUROSISTEMAS DE CONTROL, S.L.
